پاسخ سریع (Featured Snippet):

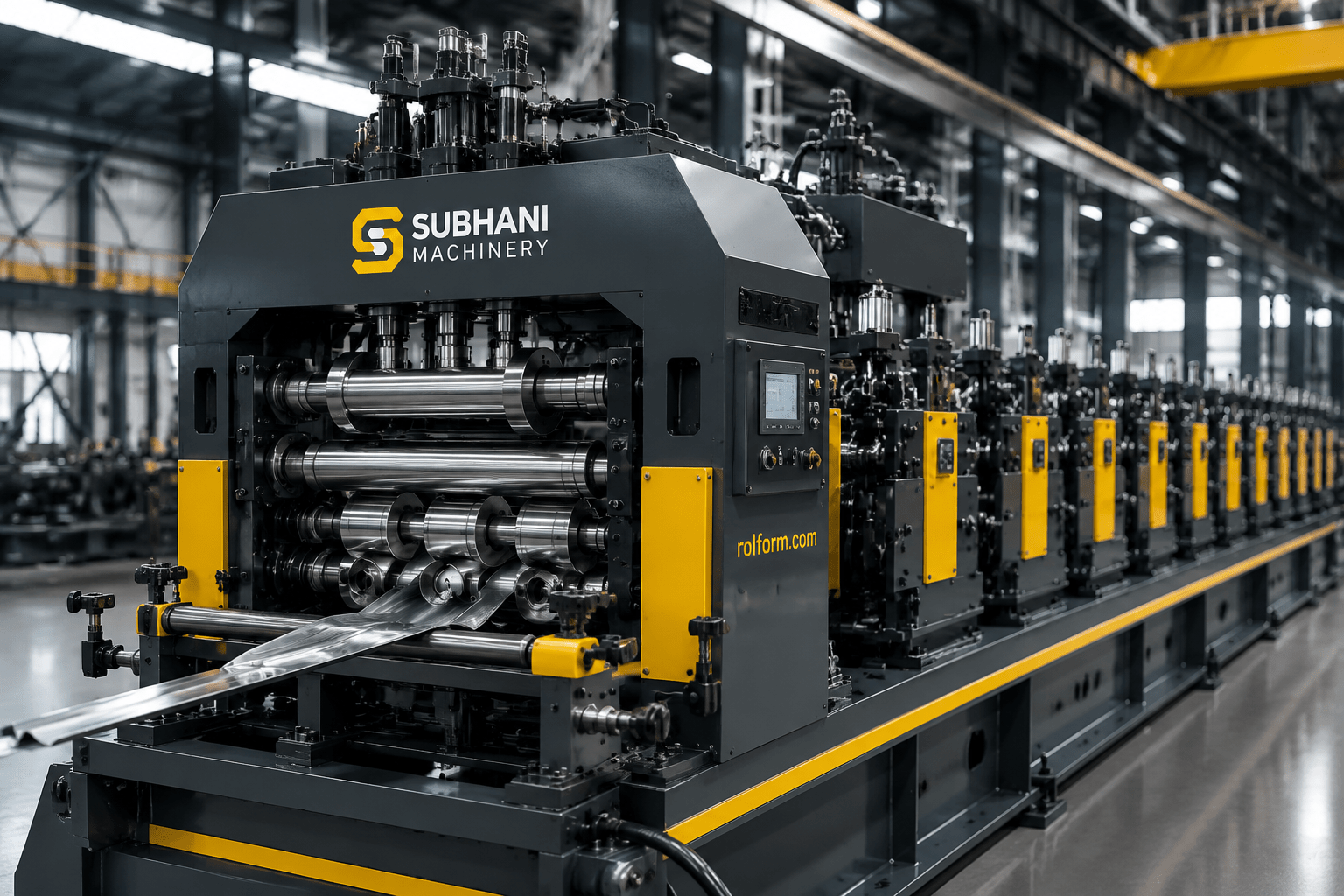

دستگاه رول فرمینگ پروفیل یک خط تولید مکانیزه و پیوسته است که ورقهای فلزی (کویل گالوانیزه، روغنی یا سیاه) را از میان مجموعهای از ایستگاههای غلتکی (Roll Stations) عبور داده و با اعمال خمش تدریجی بر اساس طرح گل (Flower Pattern)، آنها را با تلرانس ابعادی دقیق (تا ±0.3 mm\pm 0.3\text{ mm}) به مقاطع باز یا بسته بازمانند مقاطع U، L، استاد و رانر تبدیل میکند.
پیشنهاد مطالعه
در صنایع ساختوساز مدرن، سازههای سبک فولادی (LSF) و سیستمهای ساخت خشک (Drywall)، دستیابی به نرخ خروجی بالا همراه با دقت ابعادی میلیمتری، مرز میان سودآوری و ضرر عملیاتی است. تولیدکنندگانی که به دنبال ارتقا یا راهاندازی خطوط جدید هستند، عموماً با ریسکهایی نظیر تابیدگی مقطع (Camber & Bowing)، نرخ ضایعات بالای متریال، استهلاک سریع قالبها و توقف خط تولید (Downtime) ناشی از نقص قطعات یدکی مواجه میشوند.
تولید پروفیل با رول فرمینگ بهصورت پیوسته، تنها راهحل مهندسی برای حذف خطای انسانی و کاهش زمان تولید در مقیاس صنعتی است. در این مقاله تخصصی، ابعاد فنی، تحلیل بازگشت سرمایه (ROI) و الزامات کلیدی برای خرید دستگاه رول فرمینگ پروفیل صنعتی را بررسی میکنیم.
درک نحوه کار دستگاه رول فرمینگ نیازمند شناخت رفتار پلاستیک فلزات در تغییر فرم سرد (Cold Roll Forming) است. یک خط استاندارد مدرن از بخشهای زیر تشکیل شده است:
طراحی استاندارد «فلاور پترن» (Flower Pattern) مانع از ایجاد تنشهای پسماند در لبهها و پدیدههایی چون موجافتادگی (Edge Wave) و پیچش محوری (Twisting) میشود.
[کویلبازکن هیدرولیک] ➔ [صافکننده ورق] ➔ [ایستگاههای رول فرمینگ (۱۰-۲۴ پاس)] ➔ [سیستم برش متحرک] ➔ [میز تخلیه]
بسیاری از کارگاهها در ابتدای توسعه، میان خرید پرس بریک چندمحور CNC و خط رول فرمینگ مردد هستند. جدول زیر مقایسه دقیقی از این دو فرآیند ارائه میدهد:
| پارامتر مهندسی / اقتصادی | دستگاه رول فرمینگ پروفیل | پرس بریک CNC صنعتی |
|---|---|---|
| سرعت تولید (خروجی در دقیقه) | ۱۵ تا ۶۰ متر بر دقیقه (بسیار بالا) | ۱ تا ۳ متر بر دقیقه (وابسته به طول و اپراتور) |
| حداکثر طول مقطع تولیدی | نامحدود (پیوسته با سیستم Flying Cut) | محدود به طول بستر پرس (معمولاً ۳ تا ۶ متر) |
| نرخ ضایعات ورق (Scrap Rate) | کمتر از ۱٪ در شرایط تنظیم کالیبراسیون | ۳ تا ۷ درصد به دلیل خطای بارگذاری و لبهها |
| تلرانس ابعادی و یکنواختی | ±0.3 mm\pm 0.3\text{ mm} تا ±0.5 mm\pm 0.5\text{ mm} در کل متراژ | ±1.0 mm\pm 1.0\text{ mm} (ناپایدار در شاخههای طولانی) |
| نیاز به نیروی انسانی اپراتوری | ۱ اپراتور خط (نظارتی و مانیتورینگ PLC) | حداقل ۲ اپراتور ماهر در هر شیفت |
| هزینه تمامشده بر هر متر پروفیل | بسیار پایین در تیراژ بالای ۵۰ تن در ماه | بالا به دلیل هزینه دستمزد و زمان سیکل بالا |
همانطور که مشخص است، برای تیراژهای صنعتی و سفارشات کلان ساختمانی، خطوط دستگاه رول فرمینگ مزیت اقتصادی قطعی دارند.
[دستگاههای پروفیل] ─┼─ [دستگاه پروفیل L و U] ➔ والپست، نبشی و ناودانی
└─ [خطوط فرمینگ تخصصی] ➔ Z، C، کلاهی و مقاطع سفارشی
پروفیلهای C (استاد) و U (رانر) ستون فقرات دیوارهای درایوال و سازههای LSF هستند. دستگاه رول فرمینگ پروفیل استاد و رانر باید به سیستم پانچ متغیر مجهز باشد تا سوراخهای عبور تأسیسات الکتریکی و مکانیکی را همزمان با فرمدهی با بالاترین دقت ایجاد کند.
دستگاه رول فرمینگ پروفیل L و U انعطافپذیری بالایی در تولید مقاطع با بالهای متقارن و نامتقارن فراهم میکند. از این خطوط بهطور گسترده برای تولید نبشیهای گالوانیزه، مقاطع والپست و اتصالات ساختمانی با ضخامت ورقهای ۰.۵ تا ۳ میلیمتر استفاده میشود.
نکته توسعه خطوط: در واحدهای بزرگ صنعتی، در کنار این مقاطع، تجهیز خطوطی مانند دستگاه رول فرمینگ ورق شیروانی و آشنایی با مراحل تولید ورق شیروانی با رول فرمینگ، سبد محصولات کارخانه را در حوزه پوششهای سقف و سوله تکمیل میکند.
برای جلوگیری از استهلاک سریع و هزینههای تعمیرات زودهنگام، هنگام ثبت سفارش یا خرید دستگاه رول فرمینگ پروفیل صنعتی پارامترهای متالورژیکی زیر را لحاظ کنید:
(اگر به دنبال ارتقای خط تولید خود هستید یا به نقشههای تخصصی قالب نیاز دارید، میتوانید با تیم فنی ماشینسازی سبحانی مشورت کنید؛ برای مشاوره رایگان تماس بگیرین).
اجرای یک برنامه جامع نگهداری پیشگیرانه (PM)، طول عمر شفتها و قالبها را تا ۳۰۰٪ افزایش میدهد:
انتخاب دستگاه رول فرمینگ پروفیل نیازمند توازن میان دقت ابعادی مهندسی، دوام متالورژیکی اجزا و پشتیبانی مطمئن قطعات یدکی است. سرمایهگذاری روی خطوط دقیق با شاسیکشی سنگین، بازدهی خط را تضمین کرده و نرخ ضایعات را به زیر ۱ درصد میرساند.
ماشینسازی سبحانی بهعنوان یکی از سازندگان پیشرو دستگاههای رولفرمینگ در تهران، همراه مطمئن شما در طراحی، ساخت سفارشی و راهاندازی خطوط صنعتی است.
جهت استعلام مشخصات فنی، آنالیز نقشه مقاطع اختصاصی و دریافت برآورد هزینهها، برای مشاوره رایگان تماس بگیرین.
سوالات متداول صنعتگران
02155445023
قیمت خطوط رول فرمینگ وابسته به تعداد ایستگاهها (پاسهای شکلدهی)، عرض و ضخامت ورق ورودی، جنس شفت و غلتکها (SPK یا فولادهای پایه)، نوع سیستم برش (Stop-and-Cut یا Flying Shear) و سطح اتوماسیون (PLC) تعیین میشود. خطوط اتوماتیک سرعتبالا قیمت اولیه بالاتری دارند، اما هزینه تولید به ازای هر متر را کاهش میدهند.
خرید مستقیم از یک سازنده دستگاه رول فرمینگ معتبر صنعتی که طراحی قالبها را با نرمافزارهای مهندسی شبیهسازی کرده و متریال غلتکها، شفتها و قطعات هیدرولیک را گارانتی کتبی میکند، امنترین مسیر است. حضور فیزیکی در کارگاه سازنده و تست رول خط با متریال واقعی، اصالت تجهیزات را تضمین میکند.
خرید دستگاه دست دوم تنها در صورتی توجیه دارد که شفتها دچار انحراف محوری نباشند، غلتکها سایش غیریکنواخت نداشته و ساختار فریم اصلی تغییر شکل نداده باشد. در اکثر موارد، هزینه سنگزنی مجدد قالبها، تعویض بلبرینگها و ارتقای تابلو برق فرسوده، هزینه نهایی دستگاه دست دوم را به دستگاه نو نزدیک کرده و ریسک توقف خط را بالا میبرد.
علاوه بر هزینه دستگاه اصلی، هزینههای جانبی شامل آمادهسازی کفسازی سوله صنعتی (تراز و مقاومت بتن)، سیستم ارتینگ، انشعاب برق صنعتی، جرثقیل سقفی جهت جابجایی کویلها و سرمایه در گردش خرید کویل فولادی اولیه میشود. بازگشت سرمایه در این خطوط در صورت تولید ۲ شیفت، بین ۶ تا ۱۴ ماه برآورد میشود.
